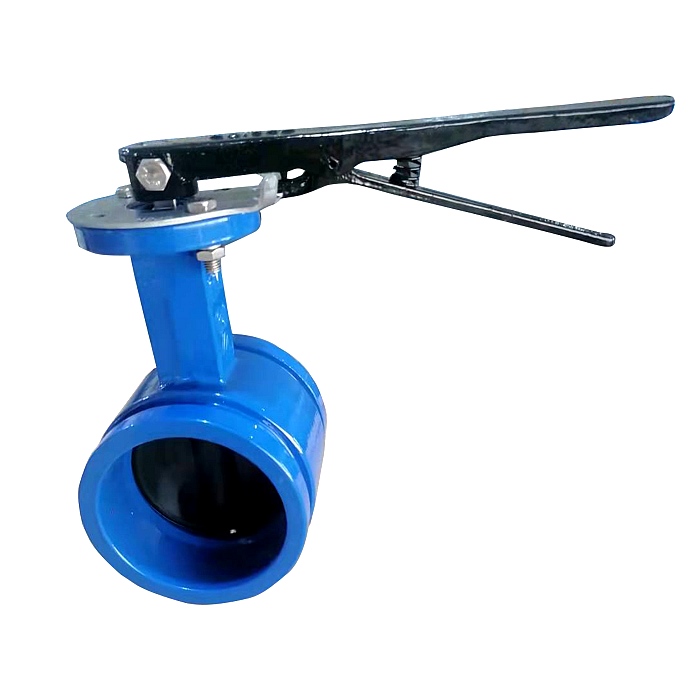

帶槽蝶閥由蝸輪蝸杆驅動,然後凸輪轉動,按預定位置按下或鬆開信號裝置上的觸點,相應輸出“開”和“關”電信號,顯示蝶閥的開啟和關閉狀態。槽式蝶閥分為手柄槽式蝶閥和渦輪槽式蝶閥。
溝槽蝶閥的特點:
1.槽式蝶閥結構緊湊,體積小,重量輕,操作靈活,維修方便;
2.密封性能可靠,不受介質注入限製(雙向密封);
3.流通麵積大,流阻係數小,流量大;
4.蝶板整體塗有橡膠,抗老化、防輻射、耐用。
主要零部件材料
編號
| 零件名稱
| 材料
| 編號
| 零件名稱
| 材料
|
1 | 閥體 | 球墨鑄鐵 | 5 | 膠圈 | 橡膠 |
2 | 蝶版 | 球墨鑄鐵 | 6 | 定位盤 | 不鏽鋼 |
3 | 圓錐銷 | 不鏽鋼 | 7 | 手柄 | 碳鋼 |
4 | 閥杆 | 馬氏體不鏽鋼、碳鋼 |

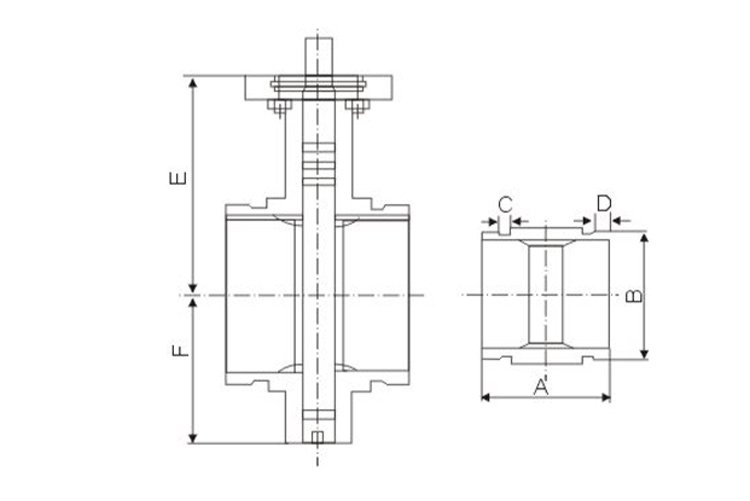

主要尺寸表
DN | A | B | C | D | E | F | |
mm | inch | ||||||
50 | 2" | 92 | 60 | 8 | 16 | 100 | 53 |
65 | 21/2" | 102 | 76 | 8 | 16 | 108 | 61 |
80 | 3" | 102 | 89 | 8 | 16 | 114 | 68 |
100 | 4" | 116 | 114 | 10 | 16 | 136 | 85 |
125 | 5" | 125 | 141 | 10 | 16 | 162 | 99 |
150 | 6" | 125 | 165 | 10 | 16 | 174 | 111 |
200 | 8" | 138 | 219 | 11 | 19 | 204 | 145 |
250 | 10" | 159 | 273 | 13 | 19 | 230 | 190 |
300 | 12" | 166 | 324 | 13 | 19 | 270 | 230 |
