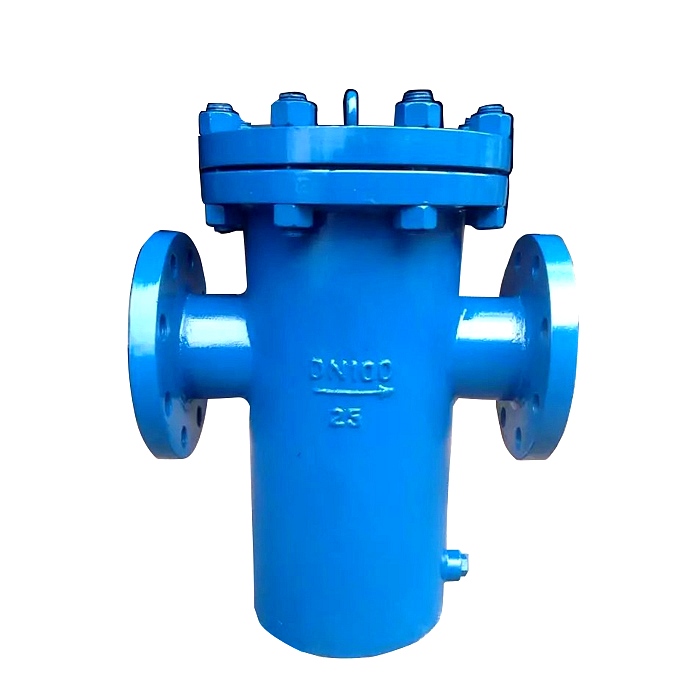

藍色濾光片是工業生產中不可缺少的管道附件。藍色過濾器一般安裝在管道上，可以過濾流體中的固體雜質，保證管道設備係統的正常運行，使流體更加純淨，獲得理想的工業產品。當藍色濾網需要清洗時，應打開上蓋取出濾網，清洗後可以重新安裝濾網。因此，藍色濾光片的使用和維護非常方便。已廣泛應用於石油、化工、製藥、食品等行業，深受用戶青睞。
直通平底藍色濾光片(SD1)類型
直通弧形底部藍色濾光片(SD2)類型
|
|
|
藍式過濾器參數材料表：
殼體材質 | PP 碳鋼 不鏽鋼 襯裏 |
濾框濾網材質 | 不鏽鋼 |
密封件材質 | 耐油石棉橡膠、金屬纏繞墊、聚四氟乙烯 |
工作溫度（℃） | -80~450 |
連接方式 | 法蘭連接、對焊連接、螺紋連接 |
公稱壓力（MPa） | 0.6~16.0 （150Lb~900Lb） |
過濾精度（目/in） | 5~800 |
藍式過濾器表格計算單位：（mm）
DN | 25 | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
SIZE | 1” | 11/2” | 2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
D1 | 76 | 108 | 108 | 159 | 219 | 273 | 325 | 377 | 426 | 478 |
L | 180 | 260 | 260 | 399 | 459 | 513 | 565 | 617 | 666 | 718 |
H | 260 | 300 | 300 | 417 | 508 | 617 | 724 | 793 | 893 | 997 |
H1 | 410 | 560 | 560 | 719 | 881 | 1079 | 1276 | 1397 | 1544 | 1739 |
H2 | 160 | 170 | 170 | 214 | 272 | 345 | 404 | 446 | 495 | 563 |
