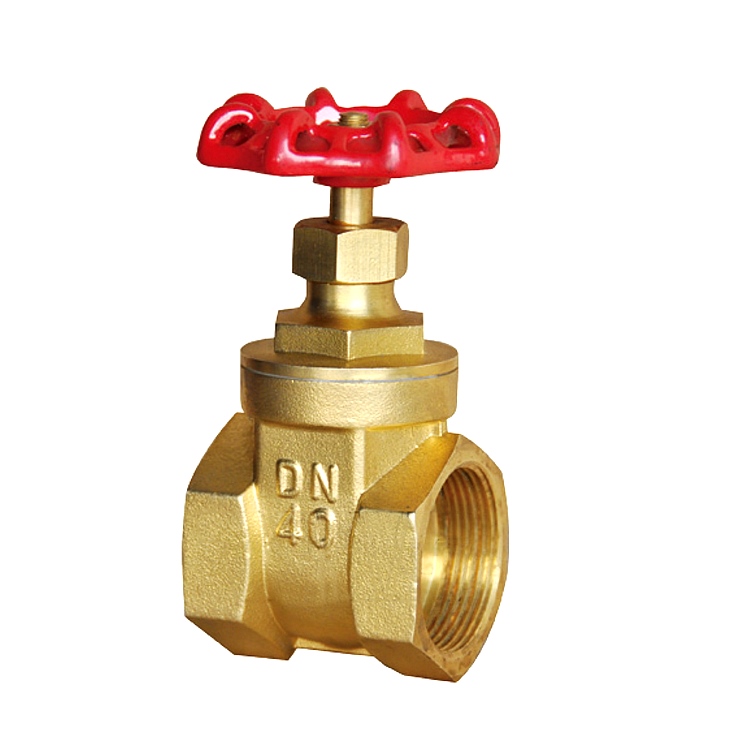

黃銅閘閥:
適用介質:水、油品、煤氣、蒸汽等。應用領域:機械設備、化學設備、通用部件、工業設備、排水設備、造紙設備、製藥設備、通用設備、石化設備、電氣設備、牙金粉設備開采設備、市政、電子工業等。
1、流動阻力小。閥門內部介質通道是直通的,介質是直線流動的,流動阻力小。
2、開閉時比較容易。因為與截止閥相比,閘門運動方向無論是打開還是關閉,都垂直於介質流動方向。
表單底部
黃銅閘閥
規格
螺紋閥帽實心楔形閥板
岩峰全片無石棉
線程符合BS 21(ISO 7)/ASME B1.20.1
口徑範圍從: 15毫米(1/2 ')到100毫米(4 ')
壓力等級
材料表
零件材料美國標準英國標準
閥門黃銅B16 C36000 2874 CZ122
閥帽黃銅B16 C36000 2874 CZ122
閥板黃銅B16 C36000 2874 CZ122
閥杆黃銅B16 C36000 2874 CZ122
特氟龍密封
密封螺母條黃銅B16 C36000 2874 CZ122
插頭條黃銅B16 C36000 2874 CZ122
手輪灰鑄鐵A48 No.35 1452 Gr.260
口徑尺寸
Size L H D Weight
[mm][inch][mm][inch][mm][inch][mm][inch][mm][mm][inch][kg][IB
15 1/2 43 1.7 76 3.0 53 2.1 0.3 0.66
20 3/4 50 2.0 87 3.4 57 2.2 0.4 0.88
25 1 53 2.1 102 4.0 72 2.8 0.6 1.32
32 1-1/4 63 2.5 119 4.7 78 3.1 0.8 1.76
40 1-1/2 64 2.5 133 5.2 78 3.1.0 2.20
50 2 72 2.8 152 6.0 97 3.8 1.6 3.53
65 2-1/2 90 3 . 5 187 7 . 4 108 4 . 3 2 . 8 6 . 1780 3 101 4.0 216 8.5 126 5.0 4.2 9.26
100 4 118 4.6 249 9.8 178 7.0 7.3 16.1
