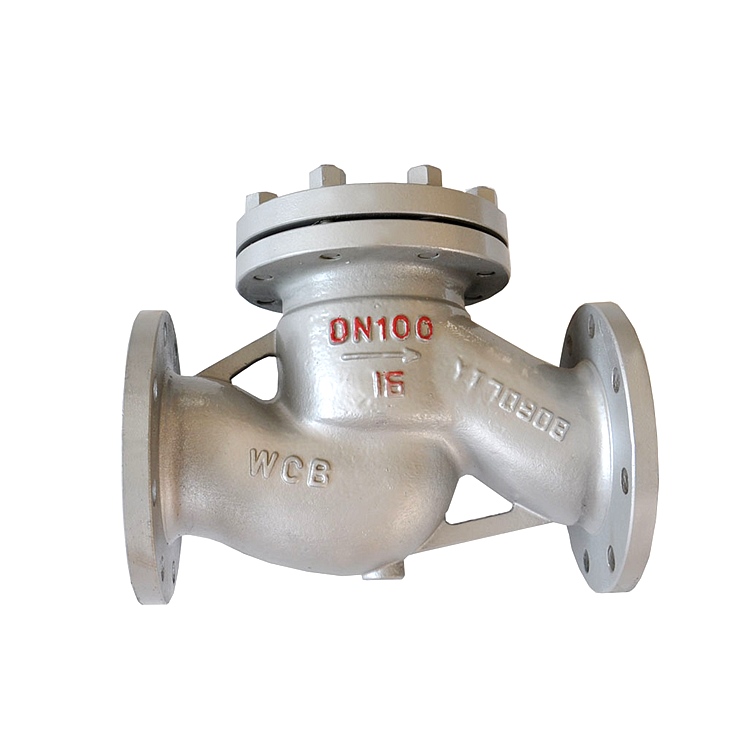

產品介紹:
升降式止回閥是指依靠介質本身的流動自動開啟和關閉閥瓣,依靠閥瓣的自重和流體壓差自動停止流體介質回流的閥門,也稱為止回閥、單向閥、逆流閥和背壓閥。止回閥是一種自動閥,其主要作用是防止介質倒流,防止泵和驅動電機反轉,並釋放容器內的介質。止回閥也可用於向壓力可能高於係統壓力的管道中的輔助係統供水。
產品特性:
該產品結構合理,密封可靠,性能優良,外形美觀。
產品可根據不同工況選擇91视频美女被强奸或硬密封。密封麵采用鈷基硬質合金硬麵,具有較好的耐磨性、耐腐蝕性和耐磨性,使用壽命長。
開啟壓力小,在較小的壓差下,閥瓣可以完全開啟。
內置引腳結構減少了外部泄漏點,使用可靠。
中腔采用自緊密封結構,密封性能隨著壓力的增加而增強,保證了密封性能。
可根據實際工況或用戶要求合理選擇材料、法規和對焊端尺寸,以滿足各種工程需要。
產品樣本:
主要結構特征
1、用料講究,符合國內外相關標準,材料整體質量高。
2.法蘭升降止回閥密封副先進合理,閥瓣和閥座密封麵采用鐵基合金或鎢鉻鈷合金鈷基硬質合金堆焊,耐磨性好,耐高溫,耐腐蝕,耐刮擦,使用壽命長。
3.法蘭升程止回閥按照國家標準GB/T12235設計製造。
4.可采用各種管道法蘭標準和法蘭密封類型,以滿足各種工程需要和用戶要求。
5.閥體材料齊全,可根據實際工況或用戶要求合理選擇墊片,適用於壓力、溫度、介質的各種工況。可根據用戶要求設計製造不同結構形式和連接形式的止回閥,可用於各種設備。
法蘭升程止回閥適用於公稱壓力PN 1.6 ~ 6.4 MPa,工作溫度-29 ~ 550的管道,適用於石油、化工、熱力站等各種工況。適用介質:水、油、蒸汽等。
主要性能規格
型號 | 公稱壓力 | 試驗壓力P3(MPa) | 適用溫度(℃) | 適用介質 | ||
密封 | 氣密封 | 殼體 | ||||
H41Y-25I | 2.5 | 2.75 | 0.6 | 3.75 | ≤550 | 蒸汽、水、 |
H41Y-40I | 4.0 | 4.4 | 0.6 | 6.0 | ||
H41Y-64I | 6.4 | 7.04 | 0.6 | 9.6 | ||
H41Y-100I | 10.0 | 11.0 | 0.6 | 15.0 | ||
H41Y-25P | 2.5 | 2.75 | 0.6 | 3.75 | ≤150 | 弱腐蝕性 |
H41Y-40P | 4.0 | 4.4 | 0.6 | 6.0 | ||
H41Y-64P | 6.4 | 7.04 | 0.6 | 9.6 | ||
H41Y-100P | 10.0 | 11.0 | 0.6 | 15.0 |
主要零件材料
零件名稱 | 閥體、閥蓋、閥瓣 | 閥體、閥瓣密封麵 | 墊片 | 螺栓 | |
材料 | I | 鉻鉬鋼 | 硬質合金 | 鋼帶石棉纏繞式墊片 | 鉻鉬釩鋼 |
P | 鉻鎳鈦不鏽鋼 | 硬質合金 | 聚四氟乙稀 | 不鏽鋼 |

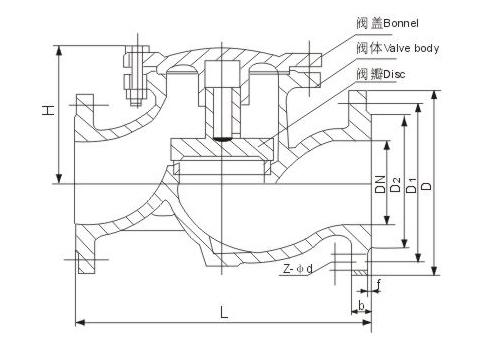

主要尺寸及重量
公稱通徑 DN(㎜) | 尺寸(㎜) | 重量 (㎏) | ||||||||
L | D | D1 | D2 | b | f | Z-фd | H | D3 | ||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-ф14 | 100 | - | 5 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-ф14 | 105 | - | 7 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-ф14 | 115 | 110 | 9 |
32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-ф18 | 120 | 120 | 10 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-ф18 | 140 | 135 | 15 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 150 | 150 | 20 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-ф18 | 160 | 175 | 25 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-ф18 | 175 | 200 | 32 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-ф23 | 200 | 230 | 57 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-ф25 | 230 | 273 | - |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-ф25 | 265 | 330 | - |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-ф25 | 300 | 365 | - |
