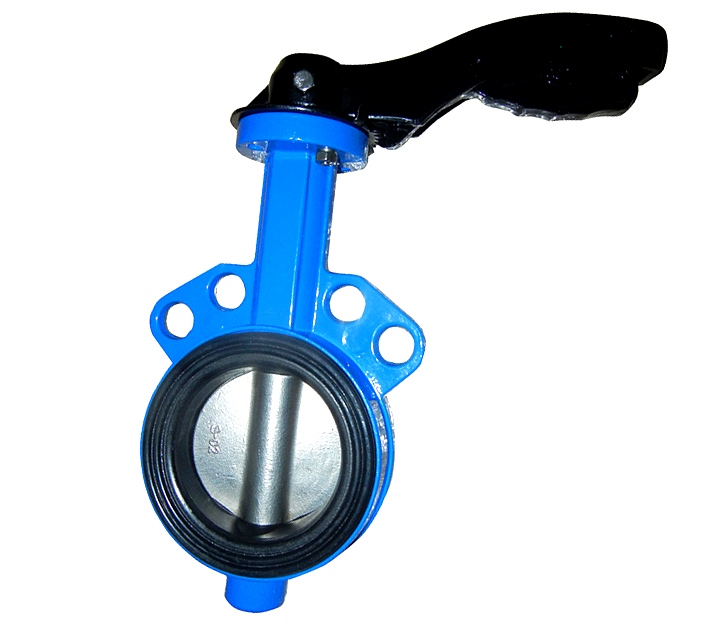

鋁合金蝶閥是指關閉部分(閥瓣或蝶板)由鋁合金製成。
鋁合金蝶閥的特點是耐高溫,適用壓力範圍廣,閥門公稱直徑大,碳鋼閥體,鋁合金環代替橡膠圈作為閥板的密封圈,適用於暖通空調、中央空調給排水設備,廣泛應用於水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建築等行業。
結構特點
1.超輕鋁合金閥體,扭矩小,使用安裝方便,適用於空調和工業水處理設備,具有很強的防結露功能。壓鑄鋁合金閥體,防止腐蝕。
2.出色持久的密封性能和獨特的多級遞進式接觸閥座設計,使閥板在關閉過程中逐漸與閥座接觸,同時保證良好的密封性能,減少不必要的扭矩,從而延長閥座的使用壽命。
3.扭矩的減小實現了驅動裝置的輕量化和小型化。
4.獨特的閥杆密封環防止流體泄漏。
5.不同材質的閥座適用於不同的工況,具有良好的防腐和密封性能。
6.球形閥板的軌跡使閥門轉動靈活自如。閥板按完整的球形加工,密封麵的每一部分都是球麵的一部分,即使閥板頂部和底部的軸向密封麵也不例外。密封時,這種密封麵雖然接觸,但相當光滑,因此扭矩減小,密封性能提高,特別是軸向密封處的摩擦減小,采用這種技術的閥座使用壽命大大延長。

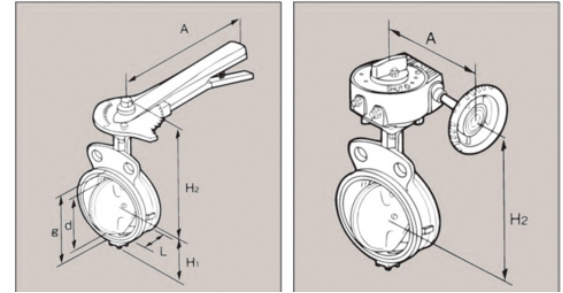

主要外形尺寸
尺寸 (mm) | ||||||||||
mm | d | L | H1 | H2 | H3 | L1 | L2 | L3 | S | D1 |
40 | 42 | 33 | 70 | 145 | 168 | 35 | 35 | 56 | 132 | 100 |
50 | 52 | 43 | 82 | 145 | 168 | 35 | 35 | 56 | 132 | 100 |
65 | 67 | 46 | 90 | 157 | 180 | 35 | 35 | 56 | 132 | 100 |
80 | 80 | 46 | 99 | 165 | 188 | 35 | 35 | 56 | 132 | 100 |
100 | 102 | 52 | 112 | 183 | 206 | 41 | 39 | 68 | 132 | 100 |
125 | 126 | 56 | 132 | 196 | 220 | 58 | 48 | 89 | 149 | 140 |
150 | 150 | 56 | 146 | 214 | 238 | 58 | 48 | 89 | 149 | 140 |
200 | 199 | 60 | 188 | 241 | 272 | 58 | 48 | 89 | 149 | 140 |
250 | 248 | 68 | 220 | 320 | 367 | 67 | 61 | 97 | 200 | 200 |
300 | 297 | 78 | 255 | 355 | 402 | 67 | 63 | 97 | 200 |
