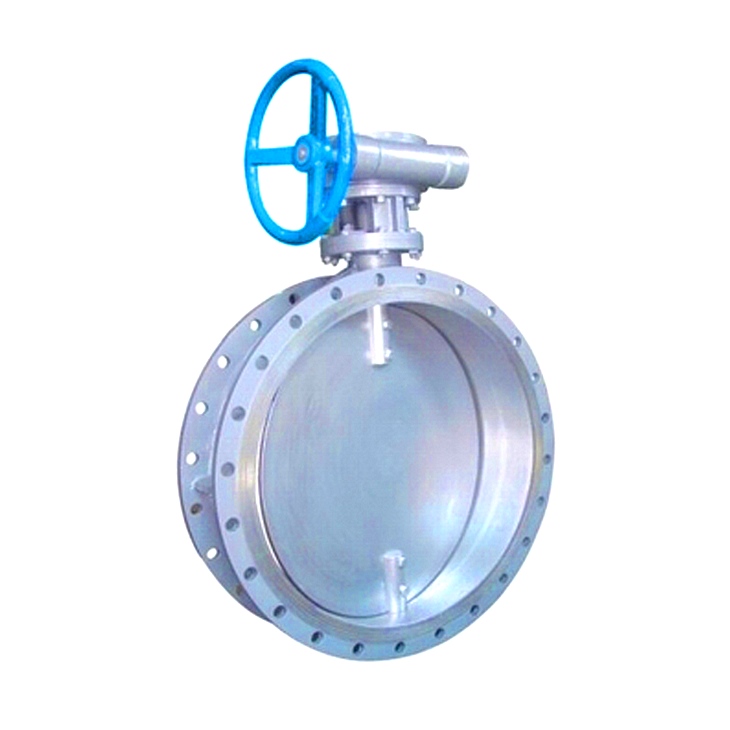

通風蝶閥產品介紹:
密封圈采用與閥體相同的材料製成,其適用溫度取決於閥體的材料選擇,其公稱壓力1.0MPa,一般適用於工業、冶金、環保等管道進行通風和介質流量調節。
通風蝶閥的適用範圍:
通風蝶閥的適用溫度取決於閥體的材質選擇,公稱壓力1.0MPa,一般適用於工業、冶金、環保、化工、建材、電站、玻璃等行業通風環保工程中的含塵冷風或熱風燃氣管道,作為調節流量或切斷氣體介質的管道控製裝置。通風蝶閥一般應水平安裝在管道中。
通風蝶閥的結構特點:
1.本發明設計新穎合理,結構獨特,重量輕,啟閉迅速。
2.蝶閥操作扭矩小,操作方便,省力靈巧。
3.采用合適的材料,滿足低、中、高及腐蝕性介質等不同介質溫度。
4.沒有連杆、螺栓等。內部,運行可靠,使用壽命長,不受介質流向影響。
通風蝶閥零件的材料和工作條件:
零件名稱 | 材料 |
閥體 | 鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
蝶板 | 鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
密封圈 | 與閥體相同 |
閥杆 | 碳鋼、 2Crl3、不鏽鋼、鉻鎳鉬鈦鋼 |
填料 | 柔性石墨 |

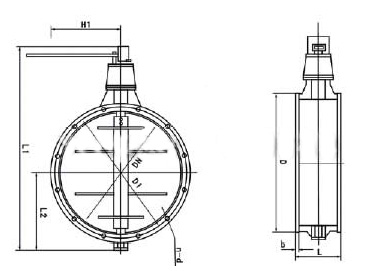

TD41W手柄操作通風蝶閥主要外形連接尺寸返回蝶閥產品列表
DN | D | D1 | L | L1 | n-Фd | b | H1 |
150 | 240 | 210 | 100 | 377 | 8-12 | 8 | 250 |
200 | 290 | 260 | 100 | 426 | 8-12 | 8 | 250 |
250 | 345 | 310 | 120 | 485 | 8-12 | 10 | 350 |
300 | 405 | 370 | 120 | 539 | 8-14 | 10 | 350 |
350 | 455 | 420 | 140 | 539 | 12-18 | 10 | 350 |
400 | 505 | 470 | 140 | 652 | 12-18 | 10 | 450 |
450 | 570 | 530 | 160 | 781 | 16-18 | 10 | 450 |
500 | 620 | 580 | 160 | 835 | 16-18 | 10 | 450 |
600 | 720 | 680 | 180 | 946 | 16-18 | 12 | 550 |
700 | 820 | 780 | 180 | 1044 | 16-18 | 12 | 550 |
800 | 920 | 880 | 200 | 1159 | 16-18 | 12 | 550 |
