U型法蘭式蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸杆傳動、氣動裝置或電動裝置)等組成,
靠驅動機構帶動軸及碟板旋轉以實現啟閉和控製流量的目的。
其特點如下:
1. 蝶閥結構簡單緊湊、小巧輕便、運輸、安裝、拆裝容易;
2.90度啟閉,開關迅速。操作扭矩小,省力輕巧;
3.密封性能好,使用壽命長,可達到零泄露;
4.選擇不同的零部件材質,可適用於各種介質;
5.流量特性近似於直線,調節性能好

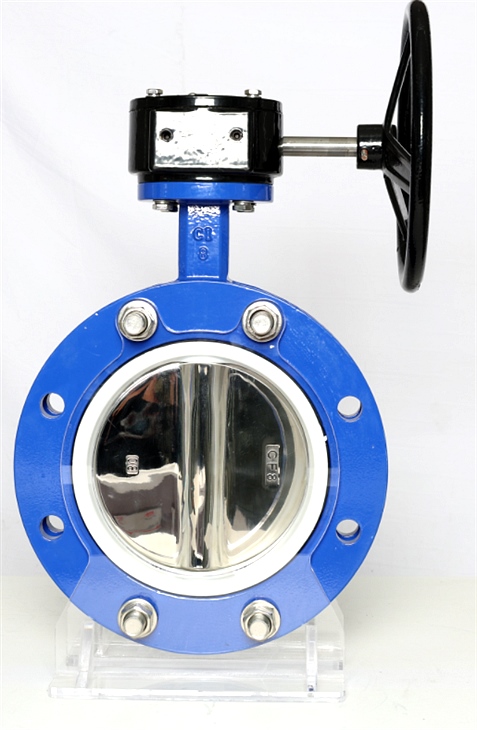

U型(對夾結構長)法蘭手動蝶閥產品材質、側法蘭標準:
閥體:球磨鑄鐵
閥板:SS304拋光
閥座:靠背PTFE,
閥杆:SS420無銷軸
蝸輪蝸杆傳動
側法蘭多標準PN10/PN16/1OK/150LB
