硬密封對夾蝶閥

硬密封對夾蝶閥

產品介紹：此閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不鏽鋼板與石墨複合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還

詳情

產品介紹：

　　閥門為偏心金屬密封結構，密封形式為金屬對金屬密封，金屬密封采用可更換金屬密封圈，金屬密封采用不鏽鋼板和石墨複合板密封圈。硬密封蝶閥的驅動形式除了電驅動外，還有手動驅動、蝸輪驅動、氣動驅動等。硬密封蝶閥的蝶板安裝在管道直徑方向。在蝶閥閥體的圓柱形通道中，盤形蝶板繞軸線旋轉，旋轉角度在0-90度之間，當旋轉到90度時，閥門將完全打開。目前，硬密封蝶閥作為實現管道係統啟閉和流量控製的部件，已經廣泛應用於石油、化工、冶金、水電等多個領域。閥座密封表層堆焊耐熱耐腐蝕合金材料。多層柔性密封圈固定在閥板上。與傳統蝶閥相比，這種蝶閥具有耐高溫、操作方便、啟閉無摩擦、關閉時隨著傳動機構扭矩的增加而補償密封的優點，提高了蝶閥的密封性能，延長了使用壽命。

　　其主要特點是：

　　1.本產品采用三重偏心設計，即

　　(1)閥杆中心與閥體中心線相對偏心。

　　(2)閥杆中心與蝶板密封麵相對偏心。

　　(3)蝶板的密封麵相對於閥杆中心偏轉一個角度。

　　由於這三個偏心，在閥門開啟的瞬間，蝶板密封麵圓周上的所有點都能與閥座分離，使蝶板與閥座之間沒有相對摩擦，不僅對操作扭矩產生作用，提高了操作靈活性，還延長了密封副的使用壽命。

　　2.由於有偏心錐麵，當閥門關閉時，可以將閥門關閉得越來越緊，並且可以實現自鎖，這樣閥門就不會因為驅動扭矩過大而過度關閉。

　　3.由於這種閥門蝶板的密封麵材料是不鏽鋼結合複合材料，既能保證密封麵的強度，又能保證密封性能。

　　4.該類產品的背壓密封性能測試至少可達0.8MPa

　　5.蝶板與閥座之間的密封效果通過“漸進”保持不變，即密封副磨損後，可以通過蝶板位置的前移進行補償。

　　6.閥杆安裝牢固可靠，閥杆下部安裝固定環，閥杆穿出閥體不會發生事故。

　　7.適用介質及工作條件：本產品可用於水、空氣、氣體、油、酸、堿等腐蝕性介質的管道上；工作溫度-30- 350

　　8.連接形式：法蘭、夾緊、焊接。

　　9.傳動方式：蝸輪傳動、電動、氣動。

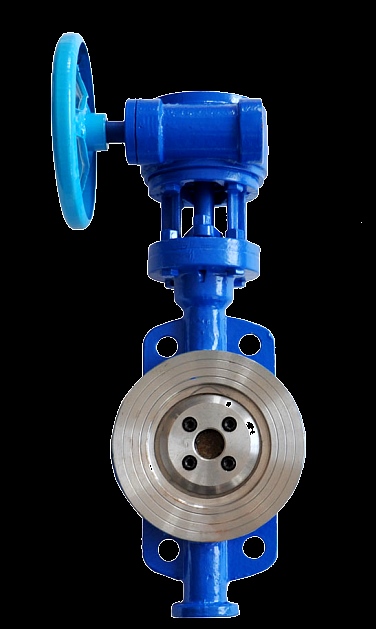

產品小樣:

產品參數：

主要性能參數：
公稱壓力	PN 1.0/1.6/2.5/4.0Mpa
適用溫度	≤425℃
適用介質	水、蒸汽、油品、酸類
主要零部件	閥體、閥瓣、閥杆、密封圈、填料
主要材料	碳鋼、不鏽鋼

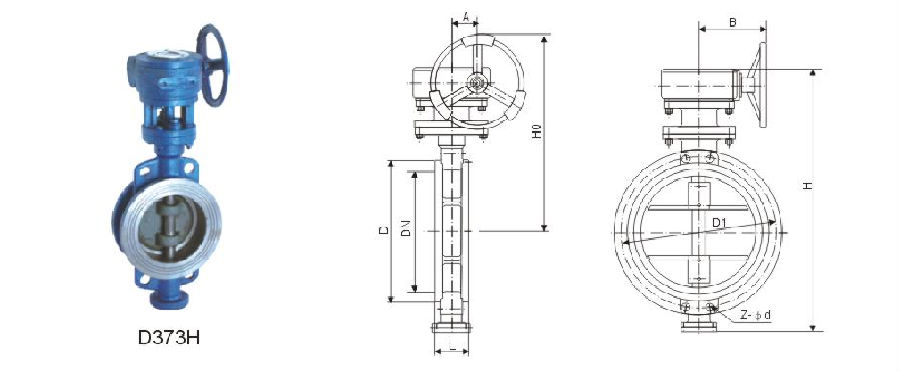

公稱壓力PN（Mpa）	公稱通徑DN(mm)	尺寸 Dimension(mm)											重量(kg) weight
公稱壓力PN（Mpa）	公稱通徑DN(mm)	L	D1	D	n-d	H	H0	A	A1	B	B1	D0	重量(kg) weight
1.0	50	108	125	165	4-18	125	435	128	53	130	53	160	30
	65	112	145	185	4-18	130	439	128	53	130	53	160	37
	80	114	160	200	8-18	140	475	128	53	130	53	160	45
	100	127	180	220	8-18	155	495	128	53	130	53	160	74
	125	140	210	250	8-18	180	535	128	53	130	53	160	100
	150	140	240	285	8-22	195	645	178	84	195	84	230	110
	200	152	295	340	8-22	220	703	178	84	195	84	230	150
	250	165	350	395	12-22	240	765	178	84	195	84	230	190
	300	178	400	445	12-22	285	948	209	110	258	110	300	230
	350	190	460	505	16-22	315	1005	209	110	258	110	300	290
	400	216	515	565	16-26	355	1078	269	150	319	150	350	350
	450	222	565	615	20-26	385	1175	269	150	319	150	350	450
	500	229	620	670	20-26	430	1240	269	150	319	150	350	550
	600	267	725	780	20-30	505	1375	269	150	319	150	350	710
	700	292	840	895	24-30	525	1536	340	201	425	201	450	850
	800	318	950	1015	24-33	585	1656	340	201	425	201	450	1100
	900	330	1050	1115	28-33	635	1761	421	238	355	238	450	1300
	1000	410	1160	1230	28-36	705	2110	421	238	355	238	500	1600
	1200	470	1380	1455	32-39	835	2910	421	238	355	238	500	1980
	1400	530	1590	1675	36-42	975	2560					600	2840
	1600	600	1820	1915	40-48	1100	2780					600	4500
	1800	670	2020	2115	44-48								5800
	2000	760	2230	2325	44-48
1.6	50	108	125	165	4-18	125	435	128	53	130	53	160	30
	65	112	145	185	4-18	130	439	128	53	130	53	160	37
	80	114	160	200	8-18	140	475	128	53	130	53	160	45
	100	127	180	220	8-18	155	495	128	53	130	53	160	75
	125	140	210	250	8-18	180	535	128	53	130	53	160	105
	150	140	240	285	8-22	195	645	178	84	195	84	230	115
	200	152	295	340	12-22	220	703	178	84	195	84	230	160
	250	165	355	405	12-26	240	765	178	84	195	84	230	220
	300	178	410	460	12-26	285	948	209	110	258	110	300	260
	350	190	470	520	12-26	315	1005	209	110	258	110	300	340
	400	216	525	580	16-30	355	1078	269	150	319	150	350	410
	450	222	585	640	20-30	385	1175	269	150	319	150	350	490
	500	229	650	715	20-33	430	1240	269	150	319	150	350	600
	600	267	770	840	20-36	505	1375	269	150	319	150	350	780
	700	292	840	910	24-36	525	1536	340	201	425	201	450	960
	800	318	950	1025	24-39	585	1656	340	201	425	201	450	1150
	900	330	1050	1125	28-39	635	1761	421	238	355	238	450	1500
	1000	410	1170	1255	28-42	705	2110	421	238	355	238	500	1800
	1200	470	1390	1485	32-48	835	2910	421	238	355	238	500	2300

公稱壓力PN（Mpa）	公稱通徑DN(mm)	尺寸 Dimension(mm)										重量(kg) weight
公稱壓力PN（Mpa）	公稱通徑DN(mm)	L	D1	D	n-d	H	H0	A	A1	B	B1	重量(kg) weight
2.5	50	108	125	165	4-18	125	592	297	121	192	116	50
	65	112	145	185	8-18	130	600	297	121	192	116	58
	80	114	160	200	8-18	140	720	297	121	192	116	65
	100	127	190	235	8-22	155	740	297	121	192	116	105
	125	140	220	270	8-26	190	803	297	121	192	116	120
	150	140	250	300	8-26	205	860	360	225	290	116	140
	200	152	310	360	8-26	235	930	360	225	290	116	180
	250	165	370	425	12-30	268	995	360	225	290	116	260
	300	178	430	485	16-30	298	1107	360	225	290	116	340
	350	190	490	555	16-33	332	1235	469	233	327	186	450
	400	216	550	620	16-36	365	1275	469	233	327	186	590
	450	222	600	670	20-36	390	1350	469	233	327	186	660
	500	229	660	730	20-36	430	1470	524	386	345	203	780
	600	267	770	845	20-39	505	1600	524	386	345	203	1100
	700	292	875	960	24-42	540	1800	524	386	345	203	1200
	800	318	990	1085	24-48	603						1600
	900	330	1090	1185	28-48	653						1900
	1000	410	1210	1320	28-56	720						2300
4.0	50	108	125	165	4-18	125	682	297	121	192	116	55
	65	112	145	185	8-18	130	690	297	121	192	116	65
	80	114	160	200	8-18	140	720	297	121	192	116	80
	100	127	190	235	8-22	150	750	297	121	192	116	110
	125	140	220	270	8-26	190	813	360	225	290	116	128
	150	140	250	300	8-26	205	870	360	225	290	116	150
	200	152	320	375	12-30	235	930	360	225	290	116	190
	250	165	385	450	12-33	280	1020	360	225	290	186	272
	300	178	450	515	16-33	315	1168	469	233	327	186	350
	350	190	510	580	16-36	350	1260	469	233	327	186	465
	400	216	585	660	16-39	390	1380	524	233	345	203	605
	450	222	610	685	20-39	403	1450	524	386	345	203	680
	500	229	670	755	20-42	430	1510	524	386	345	203	810
