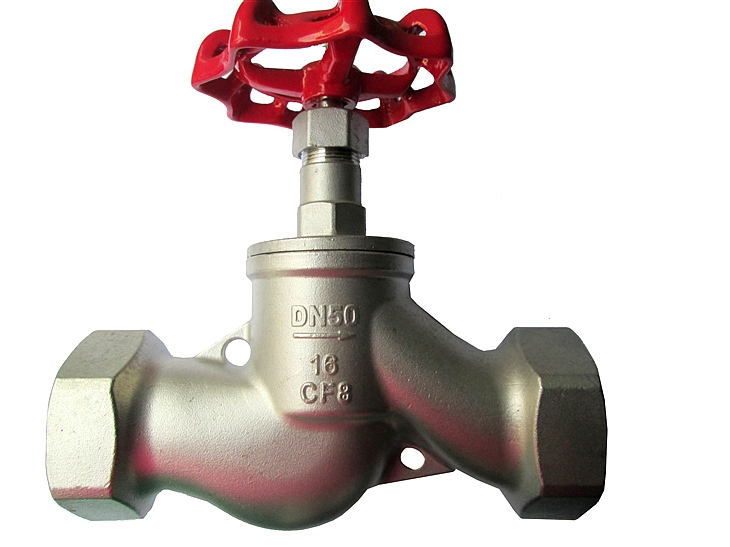

螺旋截止閥產品概述：
產品型號：J11-16
產品名稱：螺紋截止閥
產品特點：該閥用於工作溫度200的水和蒸汽介質管道的啟閉。
螺紋可根據BSPT、BSP、NPT和DIN259/2999生產。
主要性能規格：
公稱壓力：PN1.6Mpa適用介質：水、油、酸適用溫度：T180
產品特性：
矽溶膠精密鑄造不鏽鋼閥體和閥蓋
適用於水、油、蒸汽和一些腐蝕性流體介質。
常溫下的額定工作壓力為200磅/平方英寸(1.6兆帕)
絲扣截止閥主要零材料：
零件名稱
| 材料
|
閥體、閥蓋 | 不鏽鋼 |
閥杆 | 不鏽鋼 |
密封圈 | 不鏽鋼 |
手輪 | 灰鑄鋼 |

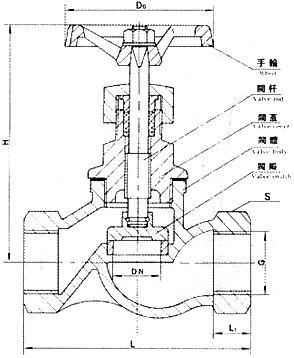

絲扣截止閥外形尺寸和連接尺寸：
型號
| 公稱通徑
| 管螺紋
| 尺寸
| 重量
| ||||
L | L1 | H | Do | |||||
J11-16 | 15 | 1/2″ | 190 | 14 | 30 | 109 | 60 | 0.65 |
20 | 3/4″ | 100 | 18 | 36 | 109 | 60 | 0.83 | |
25 | 1″ | 120 | 18 | 46 | 125 | 75 | 1.5 | |
32 | 11 4″ | 140 | 20 | 55 | 128 | 75 | 1.89 | |
40 | 41 2″ | 170 | 22 | 62 | 145 | 100 | 2.4 | |
50 | 2″ | 200 | 24 | 75 | 155 | 120 | 3.4 | |
