    公司產品

    調節閥

    調節閥

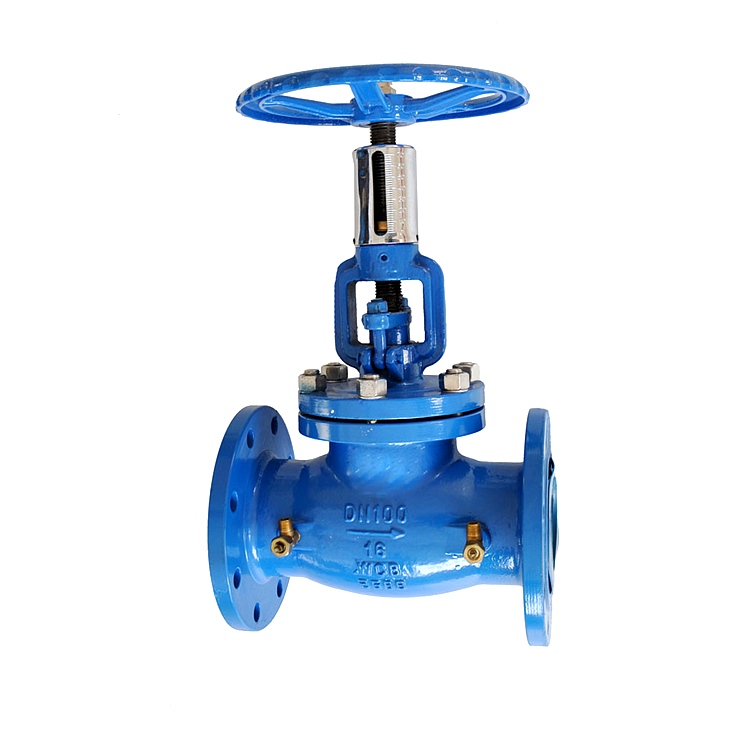

    T40H-10、T40H-16、T40H-25 型手動調節閥:適用於工作壓力 ≤1.6MPa、介質溫度 ≤200℃(和 ≤2.5MPa、介質溫度 ≤350℃)的

    詳情

      T40H-10、T40H-16、T40H-25手動調節閥:工作壓力1.6MPa,介質溫度200(和2.5MPa,介質溫度 350手輪)這時閥門驅動閥門,直到兩個圓錐密封麵接觸緊密,關閉管道為止。(大衛亞設)。


      產品特點:改善供暖供應:使用手動調節閥的支線和熱點均可根據設計條件調節流量,達到良好的溫度條件,該調節閥優於閘閥、截止閥調節性能,具有大致的直線調節性能。因此,各采暖建築的冷熱不平衡得到了有力改善。節能:熱管網由於溫度壓力不平衡,部分季度流量過大,部分建築物溫度過高,需要用戶打開窗戶達到節能的目的。改善網絡管理水力的工作條件:手動調節閥可以根據額定流量進行調節,減少網絡管理超額運行的流量,在一定程度上改善了原來水工狀態的惡化程度。

    產品性能參數

    T40H-10、T40H-16、T40H-25 型手動調節閥主要性能參數

    型號

    PN

    工作壓力/MPa

    適用溫度/℃

    適用介質

    T40H-10

    10

    1.0

    ≤200

    水、蒸汽

    T40H-16

    16

    1.6

    T40H-25

    25

    2.5

    產品零部件材料

    T40H-10、T40H-16、T40H-25 型手動調節閥零部件材料

    型號

    材料

    閥體、閥蓋、填料壓蓋、手輪

    閥杆、閥瓣密封圈

    指示盤、閥杆螺母、螺母套

    T40H-10

    灰鑄鐵、(鑄鋼)

    不鏽鋼

    黃銅

    T40H-16

    T40H-25

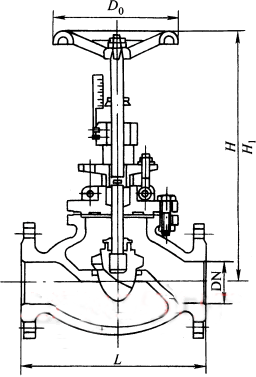

    產品外形及結構尺寸

    T40H-10 型手動調節閥主要外形及結構尺寸(mm)

    DN

    L

    D

    D1

    D2

    f

    b

    H

    H1

    D0

    z×Φd

    重量/kg

    250

    730

    395

    350

    320

    3

    28

    914

    1074

    500

    12×Φ22

    327

    300

    850

    445

    400

    370

    4

    28

    914

    1074

    500

    12×Φ22

    422

    350

    980

    505

    460

    430

    4

    30

    968

    1168

    500

    16×Φ22

    610

    400

    991

    565

    515

    482

    4

    32

    968

    1168

    500

    16×Φ26

    750

    450

    1092

    615

    565

    532

    4

    32

    1100

    1350

    680

    20×Φ26

    999

    500

    1194

    670

    620

    585

    4

    34

    1100

    1350

    680

    20×Φ26

    999







    T40H-16 型手動調節閥主要外形及結構尺寸(mm)

    DN

    L

    D

    D1

    D2

    f

    b

    H

    H1

    D0

    z×Φd

    重量/kg

    15

    130

    95

    65

    47

    2

    14

    160

    172

    65

    4×Φ13.5

    2.5

    20

    150

    105

    75

    58

    2

    16

    160

    172

    65

    4×Φ13.5

    3.5

    25

    160

    115

    85

    68

    2

    16

    182

    195

    80

    4×Φ13.5

    4.8

    32

    180

    140

    100

    78

    2

    18

    192

    210

    80

    4×Φ13.5

    7

    40

    200

    150

    110

    88

    3

    18

    250

    273

    120

    4×Φ13.5

    9.5

    50

    230

    165

    125

    102

    3

    20

    264

    290

    120

    4×Φ17.5

    13.5

    65

    290

    185

    145

    122

    3

    20

    380

    426

    200

    4×Φ17.5

    29

    80

    310

    200

    160

    133

    3

    22

    413

    468

    200

    8×Φ17.5

    35

    100

    350

    220

    180

    158

    3

    24

    466

    530

    240

    8×Φ17.5

    56

    125

    400

    250

    210

    184

    3

    26

    540

    613

    260

    8×Φ17.5

    79

    150

    480

    285

    240

    212

    3

    26

    623

    698

    360

    8×Φ22

    117

    200

    600

    340

    295

    268

    3

    30

    687

    777

    400

    12×Φ22

    185

    250

    730

    395

    350

    320

    3

    30

    940

    1074

    500

    12×Φ22

    327

    300

    850

    445

    460

    430

    4

    30

    940

    1074

    500

    12×Φ22

    422





    T40H-25 型手動調節閥主要外形及結構尺寸(mm)

    DN

    L

    D

    D1

    D2

    f

    b

    H

    H1

    D0

    z×Φd

    重量/kg

    15

    130

    95

    65

    47

    2

    16

    160

    172

    65

    4×Φ13.5

    2.5

    20

    150

    105

    75

    58

    2

    18

    160

    172

    65

    4×Φ13.5

    3.5

    25

    160

    115

    85

    68

    2

    18

    182

    195

    80

    4×Φ13.5

    4.8

    32

    180

    140

    100

    78

    2

    20

    192

    210

    80

    4×Φ13.5

    7

    40

    200

    150

    110

    88

    3

    20

    250

    273

    120

    4×Φ17.5

    9.5

    50

    230

    165

    125

    102

    3

    22

    264

    290

    120

    4×Φ17.5

    13.5

    65

    290

    185

    145

    122

    3

    24

    380

    426

    200

    8×Φ17.5

    29

    80

    310

    200

    160

    133

    3

    26

    413

    468

    200

    8×Φ17.5

    35

    100

    350

    235

    190

    158

    3

    28

    466

    530

    240

    8×Φ22

    56

    125

    400

    270

    220

    184

    3

    30

    540

    613

    260

    8×Φ26

    79

    150

    480

    300

    250

    212

    3

    34

    623

    698

    360

    8×Φ26

    117

    200

    600

    360

    310

    278

    3

    34

    687

    777

    400

    12×Φ26

    185
