產品介紹:
泵控製閥是安裝在高層建築和其他供水係統中的泵出口,是防止介質回流的回流閥,泵即將停止供水。閥門先緩慢關閉90%左右,防止突然停止泵產生的水錘或水擊聲。泵完全停止後,閥門完全關閉,防止泵出的水回流,有效地保護泵不受回流的影響。該產品是水泵出口不可缺少的保護裝置。閥門設計成流線型,通過電磁閥的反向控製實現準確的開閉。安全可靠的使用,防止錘擊和水擊音,使用壽命長,安裝、服務方便。
主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金 |
密封圈 O型圈 | 丁腈橡膠 |
閥杆 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
浮球閥 | 銅合金 |
微型過濾器 | 不鏽鋼 |
部件列表:
1、電器控製開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向導閥

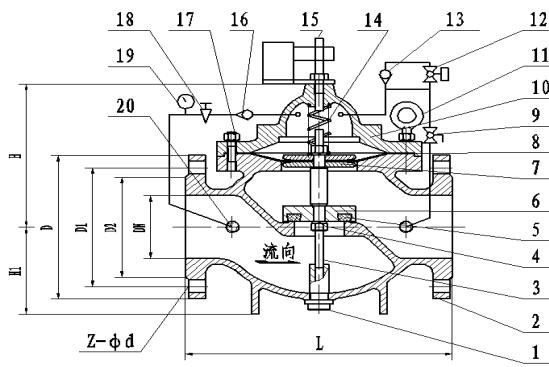

700X水泵控製閥主要外形尺寸
公稱通徑DN(mm) | D1 | D2 | N-φD | L | H | |||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 235 | 125 | 4-19 | 203 | 160 | |||
65 | 282 | 145 | 4-19 | 216 | 180 | |||
80 | 282 | 160 | 8-19 | 241 | 200 | |||
100 | 320 | 180 | 8-19 | 292 | 270 | |||
125 | 325 | 210 | 8-19 | 330 | 310 | |||
150 | 400 | 240 | 8-23 | 356 | 320 | |||
200 | 410 | 295 | 8-23 | 12-23 | 450 | 370 | ||
250 | 450 | 350 | 355 | 12-23 | 12-28 | 500 | 430 | |
300 | 460 | 400 | 410 | 12-23 | 12-28 | 560 | 480 | |
350 | 520 | 460 | 470 | 16-28 | 16-28 | 620 | 525 | |
400 | 580 | 515 | 525 | 16-28 | 16-31 | 700 | 580 | |
450 | 640 | 565 | 585 | 20-28 | 20-31 | 780 | 635 |
