    公司產品

    自力式壓差控製閥

    自力式壓差控製閥

    詳細介紹:ZYC自力式壓差控製閥適用於各種輕重工業及樓宇管道。控製閥廣泛應用於:化工、石化、石油、造紙、采礦、電力、液化氣、食品、製藥、給排水、市政、機械設備配套、電子工業,城建等領域。

    詳情

    詳細介紹:

    ZYC自力式壓差控製閥適用於各種輕重工業及樓宇管道。控製閥廣泛應用於:化工、石化、石油、造紙、采礦、電力、液化氣、食品、製藥、給排水、市政、機械設備配套、電子工業,城建等領域。





    產品名稱

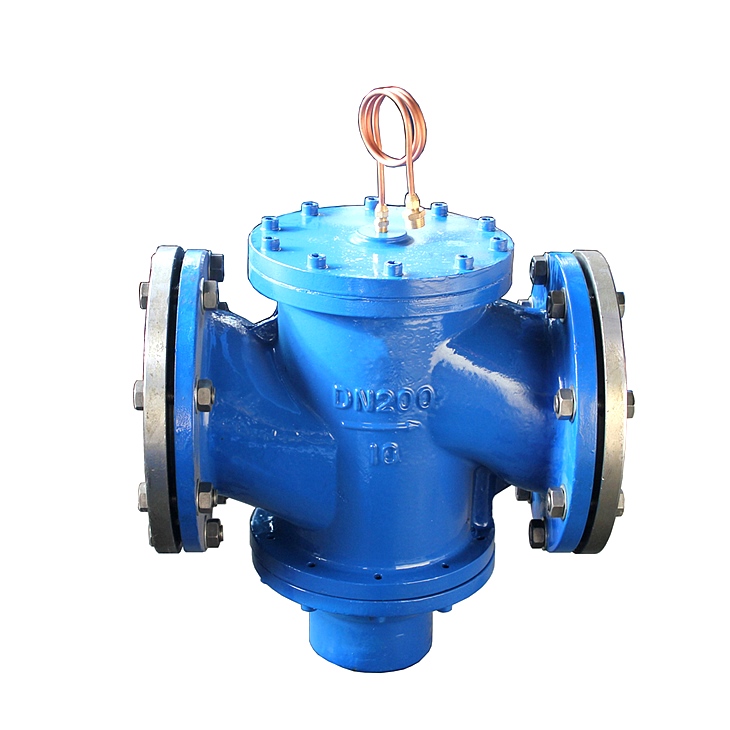

    ZYC自力式壓差控製閥

    產品型號

    ZYC

    公稱通徑

    DN20-DN500mm

    壓力範圍

    1.6-2.5MPa

    閥體材質

    鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼



    產品概述:

      ZYC自力式差壓控製閥是使用開閉式水循環係統(如熱水供暖係統、空調冷凍水係統等)的自力式調節閥,無論回路的擾動(網絡的壓力波動)和內亂(內阻的變化ZYC型自力式差壓控製閥是網絡壓力波動還是起訴回路的阻力變化),適用和起訴的回路的差壓都可以保持不變。。



    工作原理與分析:

      磁力式差壓控製閥也稱為動態差壓調節閥、動態差壓平衡閥、差壓控製器、固定差壓閥。其結構由閥門、雙節流閥片、閥門、減壓膜、彈簧和壓力調節裝置等組成,如下圖所示。

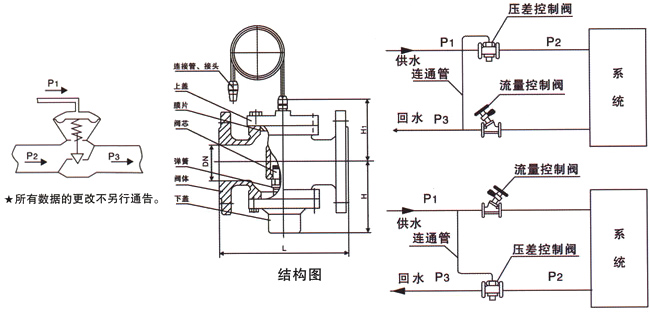

      自操作差壓控製閥結構示意圖


      P1是外部網絡熱入口裝置的供水管道壓力。P是起訴製度的差異。P2是通過控製係統後閥前的壓力。p’差壓閥工作壓差;P3是熱入口裝置出口處的水管壓力。


      工作原理:


      1.當供水壓力P1增加或減少時,信號從導管供給到減壓膜上腔,使閥門向上或向下移動,從而減少或增加閥門入口的流通麵, P'=P2-P3也增加或減少,從而保證P=P1-P2的原始值恒定。


      2.逆水壓力P3增加或減少的瞬間,閥門入口通過出口的流速減少,上升膜下的壓力P2也在此時升高或降低,直到減壓膜的力再次平衡為止,P2恢複到原來的值,P=P1-P2保持差壓不變。


      3、控製係統電阻減小或增加時,P2減小或增加,閥門向上或向下移動,閥口的流通麵積增大或減小,P2減少或增加,P=P1-P3也減少或增加。P=直到P1-P2保持原始值不變。


      從工作示意圖可以看出,P=P1-P2 (1), P'=P2-P3 (2)相加, P   P'=P1-P3,在表達式3中差壓。


      工作原理分析:


      (1)孔板流量計-導向閥-主閥原理。主閥前有流量孔板、導向閥檢測、比較孔板前後壓力差(如壓力差大於設定差壓),意味著流量超過設定流量,控製主閥進行閥門動作。減壓車小於設定差壓的話。這意味著流量小於設定的流量,導向閥控製主閥門開啟運動。可以調節導向閥的設定壓力差,調節張潮的小設定壓力差,調節張潮的小流量。


      由於孔板流量計的流量下降對應關係,全流模式的影響非常大。在流動精度需要達到10%的情況下,要保證閥門前10d以上的直管段,這在實際工程中很難保證。另外,該閥門出廠後流量調節範圍小,在保持流量精度的同時,流量調節比例不超過2: 1。


      (2)根據流體力學原理,kv。  p=Q. Q是常數、自由彈簧和減壓膜配置閥開關動力係統P/S=\ L。 P-閥工作壓力、KV-流量係數、S-減壓膜工作麵積、\-彈簧的鉤係數,l型閥的行程。


      可以看出閥的每個行程位置取決於P值的大小。如果閥門行程的Kv與 P成反比。Q=Kv。P是常數值。這個原理的閥門最終是用不能調節流量的流量限製器製造的。


      (3)手動調節閥和自力式差壓控製閥的組合在國產自力式流量控製閥中應用最廣泛,手動閥的各開口度對應於Kv值,作為自力式差壓控製閥,手動調節閥的差壓不變。Q=Kv。P不變。改變流量時,隻需調整手動調節閥的Kv值。


      該閥的流量控製閥精度由差壓控製閥控製精度 P=N/SN-彈簧力S-工作區域決定


      彈簧力可以在磁力式流量控製閥的行程內變化。H/ L=1/10H-磁力式流量控製閥插頭的最大行程。 L-彈簧的預壓中收縮量:P的變化為5%,流量準確度僅為3%。

    主要外型尺寸:



    DN(mm)

    連接方式

    L(mm)

    H

    H1

    流量m3/h

    適用介質

    介質溫度

    主要零件材料

    15

    螺紋

    110

    72

    98

    0.2-1

    0~ 100℃s

    閥體,上蓋和 下蓋為鑄造黃銅,閥芯為銅,膜片為尼龍強化橡膠,彈簧為不鏽鋼

    20

    110

    72

    98

    0.3-1.5

    25

    115

    82

    102

    0.5-2

    32

    法蘭

    160

    91

    94

    1-4

    40

    200

    147

    112

    1.5-6

    50

    215

    120

    112

    2-8

    65

    220

    125

    120

    3-12

    80

    275

    188

    133

    5-20

    100

    290

    208

    160

    10-52

    125

    310

    226

    175

    15-45

    150

    350

    258

    195

    30-80

    200

    430

    301

    230

    40-180

    250

    520

    367

    265

    100-300

    300

    635

    430

    300

    150-500

    350

    670

    504

    340

    200-700

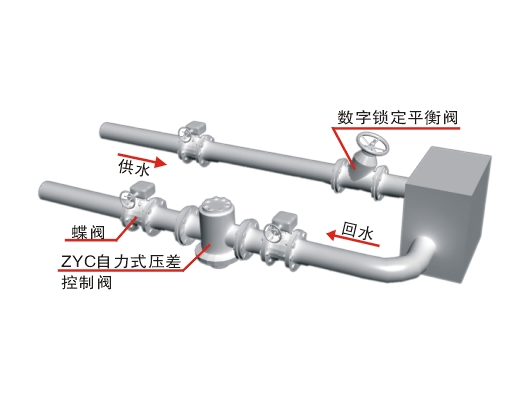

    安裝示意圖:
