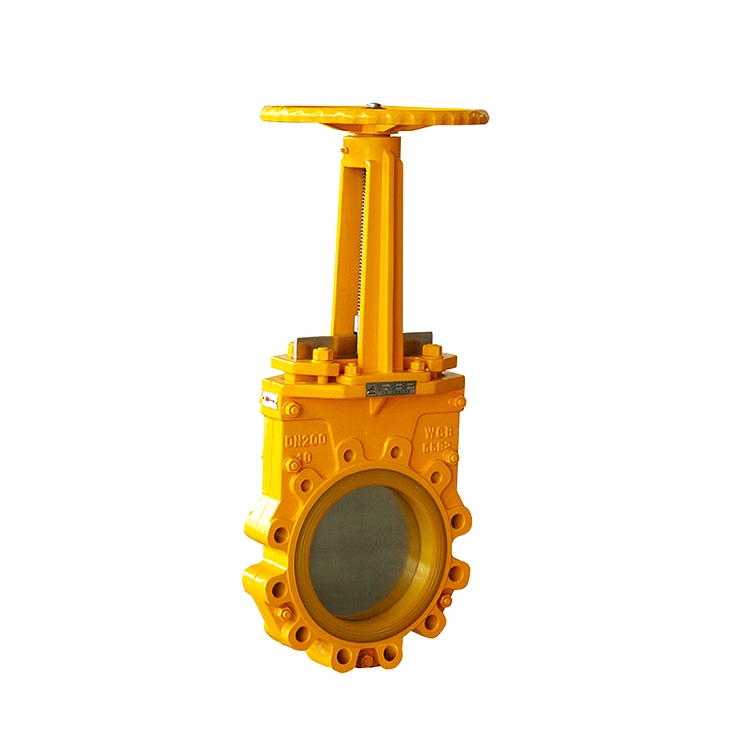

刀型閘閥
刀閘閥也稱為刀型閘閥、刀門閘閥、漿液閥、泥漿閥，該閥為閘門，閘門的運動方向垂直於流體方向，用能切割纖維材料的刀片澆口切割介質。
特點和用途1。該係列的規範、閥門適用於汙水處理、化學工業、造紙工業和礦業洗滌煤炭產業，在流通介質為液體的懸浮液、漿液等管道中起到關閉和開通的作用。
2.閥門采用單邊強製密封，不僅密封可靠，而且可以排除沉積滿足密封要求。閥門使用鑄鐵、碳鋼、不鏽鋼、聚乙烯等材料，可以滿足耐腐蝕、耐磨等多種要求。
這種結構短，重量輕。安裝和維修都很方便。
適用溫度：-10 ~ 120
5.標稱壓力(0.25MPa)、0.3MPa、1.0MPa

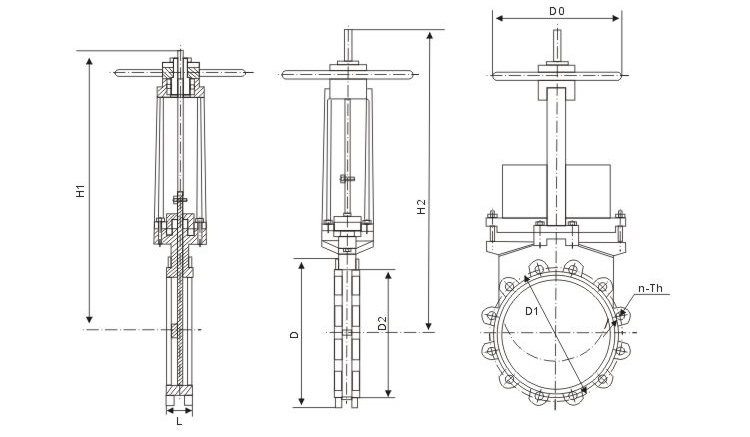

主要尺寸表和重量
PN（MPa） | DN(mm) | L | D | D1 | D2 | D0 | n-Th | d | H1 | H2 | 重量（kg） |
1.0~1.6 | 50 | 48 | 165 | 125 | 99 | 180 | 4-M16 | 18 | 290 | 350 | 10 |
65 | 48 | 185 | 145 | 118 | 200 | 4-M16 | 18 | 310 | 375 | 11 | |
80 | 51 | 200 | 160 | 132 | 220 | 8-M16 | 18 | 350 | 430 | 13.5 | |
100 | 51 | 220 | 180 | 156 | 240 | 8-M16 | 18 | 405 | 505 | 15.5 | |
125 | 57 | 250 | 210 | 184 | 260 | 8-M16 | 18 | 450 | 575 | 23.5 | |
150 | 57 | 285 | 240 | 212 | 280 | 8-M20 | 23 | 510 | 660 | 29 | |
200 | 70 | 340 | 295 | 266 | 300 | 8-M20/12-M20 | 23 | 610 | 810 | 43/43.5 | |
250 | 70 | 395/405 | 350/355 | 319 | 340 | 12-M20/12-M24 | 23/27 | 765 | 1015 | 67.5/68 | |
300 | 76 | 445/460 | 400/410 | 370 | 380 | 12-M20/12-M24 | 23/27 | 820 | 1120 | 100.5/101 | |
350 | 76 | 505/520 | 460/470 | 430 | 400 | 16-M20/16-M24 | 23/27 | 970 | 1320 | 126/127 | |
400 | 89 | 565/580 | 515/525 | 480 | 450 | 16-M24/16-M27 | 27/30 | 1024 | 1424 | 176.2/177 | |
450 | 89 | 615/640 | 565/585 | 530/548 | 530 | 20-M24/20-M27 | 27/30 | 1235 | 1685 | 289/290 | |
500 | 114 | 670/715 | 620/650 | 582/609 | 600 | 20-M24/20-M30 | 27/33 | 1286 | 1786 | 380/382 | |
600 | 114 | 780/840 | 725/770 | 682/720 | 600 | 20-M27/20-M33 | 30/36 | 1486 | 2086 | 498.6/500 |
