    公司產品

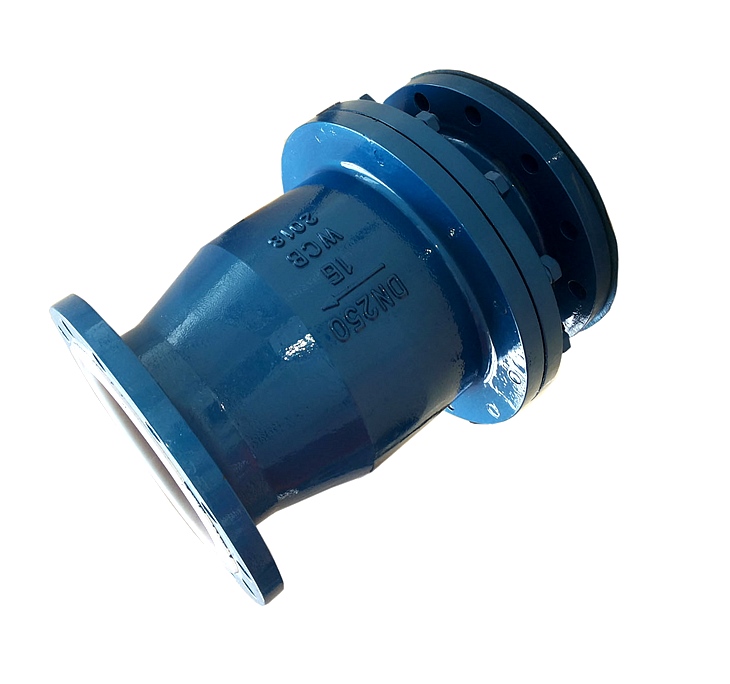

    襯氟止回閥

    襯氟止回閥

    產品介紹:襯氟止回閥又稱逆止閥。這種類型的閥門的作用是隻允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣

    詳情

    產品介紹:

      內襯止回閥也稱為逆止閥。這種類型的閥門用於使介質隻能朝一個方向流動,並防止方向流動。通常,該閥門自動工作,在一個方向流動的流體壓力下閥門打開。流體向相反方向流動時,流體壓力和閥門的自匹配閥作用於閥門上,阻礙了流動。


      產品特性:


      內襯止回閥包括旋轉止回閥和提升止回閥。旋轉式止回閥有中間鉸鏈機構,門等閥門自由地靠在傾斜的閥門表麵上。為了使閥門每次都能達到閥門麵的適當位置,閥門設計在鉸鏈機構上,使閥門有足夠的旋轉空間,使閥門能夠真正與閥門完全接觸。閥門都可以用金屬製造,也可以根據使用性能在金屬上鑲嵌皮革、橡膠或合成蓋子。


      旋轉止回閥在完全打開的情況下,流體壓力幾乎不受幹擾,因此通過閥門的壓降相對較小。升降式止回閥的閥門位於閥體的閥門密封麵上。除了閥門可以自由上升外,其餘部分與截止閥一樣,由於流體壓力,閥門從閥門密封麵上抬起,介質回流導致閥門下降到閥門上,切斷了流量。根據使用條件,閥門可以是全金屬結構,也可以是將橡膠墊或橡膠圈嵌在閥門框架中的形式。與截止閥一樣,流體通過提升止回閥的通道也很窄,因此通過提升止回閥的壓降大於旋轉止回閥,對旋轉止回閥的流動幾乎沒有限製。

    產品小樣:





    襯氟止回閥主要襯裏


      聚全氟乙烯FEP  (F46)


      適用媒體:


      所有有機溶劑或試劑、白色或農用無機酸、堿、酮、芳香烴、氯烴等。


      使用溫度:


      -85-150


      特點:力學、電學性能和化學穩定性基本與F4相同,但突出的優點是動態韌性。


      具有高,優秀的耐候性和放射性。


      聚三氟乙烯PCTEF  (F3)


      適用媒體:


      各種有機溶劑、武器腐蝕液(氧化性酸類)


      使用溫度:-195至120


      特點:耐熱性、電學性能和化學穩定性僅次於F4,機械強度、蠕變性能、硬度均優於F4。


      聚丙烯:RPP


      適用介質:無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。


      使用溫度:-14~80


      特點:是最輕的塑料之一,屈服、拉伸、抗壓強度、硬度均優於低壓聚乙烯,具有出色的剛度、耐熱性、成型性和經濟性。變形後機動性、流動性、彎曲彈性。


      聚氯乙烯:硬)PVC


      適用介質:耐水性、濃堿、非氧化性酸、鏈條、油、臭氧等。


      使用溫度:0-55


      特點:機械強度高,化學穩定性及介電性能好,耐油性及抗航程性好,易於焊接。


      粘合起來價格便宜。


      聚四氯乙烯PTFE(F4)


      使用介質:強酸、強酸、強酸劑等。


      使用溫度:-200至180


      特點:優良的化學穩定性、耐熱性、耐寒性、摩擦係數低,自潤滑材料優良,但機械性能低,流動性差,熱膨脹大。


      聚氯乙烯PVDF(F2)


      使用介質:對大部分化學藥品和溶劑有抵抗力。


      使用溫度:-70~100


      特點:LAJENT強度和抗壓強度優於F4,抗彎,耐候性強,耐輻射。內光和老化等最大的特點是韌性好,容易成型。


      聚烯烴:PO


      適用介質:不同濃度的酸堿鹽和一些有機溶劑。


      使用溫度:-58~80


      特點:是世界上最理想的防腐材料,廣泛用於旋轉成型的大型設備和管道內襯。


      襯氟止回閥原理及結構


      在使用這個閥門的過程中,介質朝圖箭頭的方向流動。


      1.當介質沿指定方向流動時,閥門在介質力的作用下打開。當介質回流時,由於閥門自重和閥門受到介質反轉力的作用,閥門和閥門的密封麵緊緊貼合,從而達到防止介質回流的目的。


      2.閥體和閥門的密封麵采用不鏽鋼表麵處理[1]。

    性能參數

    公稱通經

    L

    D

    D1

    D2

    f

    b

    Z-φd

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    130

    95

    65

    2

    14

    4-φ14

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-φ14

    150

    105

    75

    2

    16

    4-φ14

    25

    1

    160

    115

    85

    65

    2

    16

    4-φ14

    160

    115

    85

    2

    16

    4-φ14

    32

    5/4

    180

    135

    100

    78

    2

    18

    4-φ18

    180

    135

    100

    2

    18

    4-φ18

    40

    3/2

    200

    145

    110

    85

    3

    18

    4-φ18

    200

    145

    110

    3

    18

    4-φ18

    50

    2

    230

    160

    125

    100

    3

    20

    4-φ18

    230

    160

    125

    3

    20

    4-φ18

    65

    5/2

    290

    180

    145

    120

    3

    20

    4-φ18

    290

    180

    145

    3

    20

    4-φ18

    80

    3

    310

    195

    160

    135

    3

    22

    4-φ18

    310

    195

    160

    3

    22

    4-φ18

    100

    4

    350

    215

    180

    155

    3

    22

    8-φ18

    350

    215

    180

    3

    24

    8-φ18

    125

    5

    400

    245

    210

    185

    3

    24

    8-φ18

    400

    245

    210

    3

    26

    8-φ18

    150

    6

    480

    280

    240

    210

    3

    24

    8-φ23

    480

    280

    240

    3

    28

    8-φ23

    200

    8

    600

    335

    295

    265

    3

    26

    8-φ23

    495

    335

    295

    3

    30

    12-φ23

    250

    10

    622

    390

    350

    320

    3

    28

    12-φ23

    622

    405

    355

    3

    32

    12-φ25

    300

    12

    698

    440

    400

    368

    4

    28

    12-φ23

    698

    460

    410

    4

    34

    12-φ25

    350

    14

    787

    500

    460

    428

    4

    30

    16-φ23

    787

    520

    470

    4

    38

    16-φ25

    400

    16

    914

    565

    515

    482

    4

    32

    16-φ25

    914

    580

    525

    4

    40

    16-φ30

    襯氟止回閥主要零部件材料

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不鏽耐酸鑄鋼

    超低碳不鏽耐酸鑄鋼

    Z

    C

    P

    R

    PL

    RL

    1

    閥體/閥蓋

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    閥瓣/閥杆

    35

    1Cr13

    1Cr18Ni9

    1Cr18Ni12Mo2Ti

    00Cr18Ni10

    00Cr17Ni14Mo2

    3

    襯裏/閥座

    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

    4

    緊固螺栓

    WCB

    1Cr17Ni2

    1Cr18Ni9Ti

    5

    螺母

    PTFE(F4)

    CF8

    CF8
